Solution to Problem 5.8

Solution to Problem 5.8

This problem demonstrates how small changes in a program can yield dramatic performance differences, especially on a machine with out-of-order execution.

이 문제는 프로그램에서의 아주 작은 변경이 얼마나 큰 성능 차이를 만들어낼 수 있는지를 보여준다. 특히 out-of-order 실행을 지원하는 CPU에서 그 효과가 두드러진다.

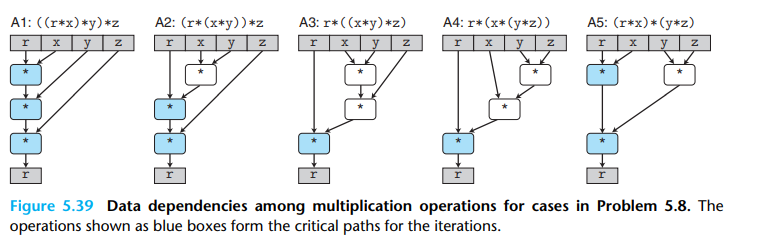

Figure 5.39 diagrams the three multiplication operations for a single iteration of the function.

그림 5.39는 이 함수의 한 번의 반복(iteration) 동안 수행되는 3개의 곱셈 연산을 도식으로 보여준다.



In this figure, the operations shown as blue boxes are along the critical path—they need to be computed in sequence to compute a new value for loop variable r.

이 그림에서 파란색 박스로 표시된 연산들은 임계 경로(critical path) 에 있다. 이 연산들은 루프 변수 r의 새로운 값을 계산하기 위해 반드시 순서대로 실행되어야 한다.



The operations shown as light boxes can be computed in parallel with the critical path operations.

연한 색 박스로 표시된 연산들은 임계 경로 연산들과 동시에(병렬로) 실행될 수 있다.



For a loop with P operations along the critical path, each iteration will require a minimum of 5P clock cycles and will compute the product for three elements, giving a lower bound on the CPE of 5P/3.

임계 경로에 P개의 연산이 있는 루프의 경우, 한 번의 반복을 수행하는 데 최소 5P 클록 사이클이 필요하고, 한 반복에서 3개의 원소 곱을 계산하므로, CPE의 하한(lower bound)은 5P / 3 이 된다.



This implies lower bounds of 5.00 for A1, 3.33 for A2 and A5, and 1.67 for A3 and A4.

이 계산에 따르면 CPE의 하한은 다음과 같다.

경우	CPE 하한
A1	5.00
A2	3.33
A3	1.67
A4	1.67
A5	3.33



We ran these functions on an Intel Core i7 Haswell processor and found that it could achieve these CPE values.

이 함수들을 Intel Core i7 Haswell 프로세서에서 실행해본 결과, 실제로 이 이론적 CPE 하한 값들에 도달할 수 있음을 확인했다.



임계 경로 : 임계 경로란, 반드시 "순서대로" 실행해야 하는 연산들의 가장 긴 의존 사슬

// 임계 경로가 긴 경우
acc = acc * a;
acc = acc * b;
acc = acc * c;

// 의존 관계
acc₀ → *a → acc₁ → *b → acc₂ → *c → acc₃
// 무조건 순서대로
// 임계 경로 길이 = 3


// 임계 경로가 짧은 경우
x = a * b;
y = c * d;
z = e * f;
acc = x * y * z;

// 의존 관계
a -> *
b -> * >> x
c -> *
d -> * >> y
e -> *
f -> * >> z
// 동시 계산
// 여기 계산은 임계 경로와 관계 없음. 굳이 순서대로 할 필요x
// acc = x * y * z 이 부분이 중요함
// CPU 내부에서는 한 번에 3개를 곱하지 못함 따라서 이렇게 계산이 됨
t = x * y;
acc = t * z;
// 곱셈 2번. 둘다 순서대로 실행해야 한다.
// 임계 경로의 길이는 여기서 사용한 곱셈의 갯수로 정해짐
// 따라서 임계 경로는 2이다



CPE : 원소 하나를 처리하는 데 평균적으로 걸리는 CPU 사이클의 수

(CPU = 총 CPU 사이클 수 / 처리한 원소의 개수)

CPE ≥ (실수 곱셈 × 임계 경로 상의 곱셈의 개수) ÷ 한번에 처리 가능한 원소의 수

CPE ≥ (5 × 2) ÷ 3 ​= 3.33



CPE의 하한 : 어떤 최적화를 해도 절대로 내려갈 수 없는 최소 CPE
